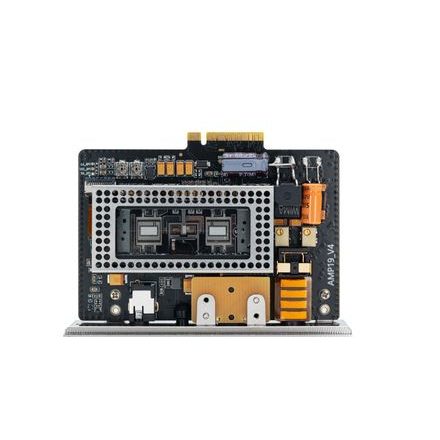

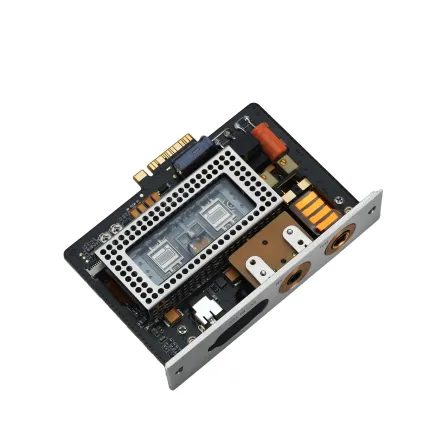

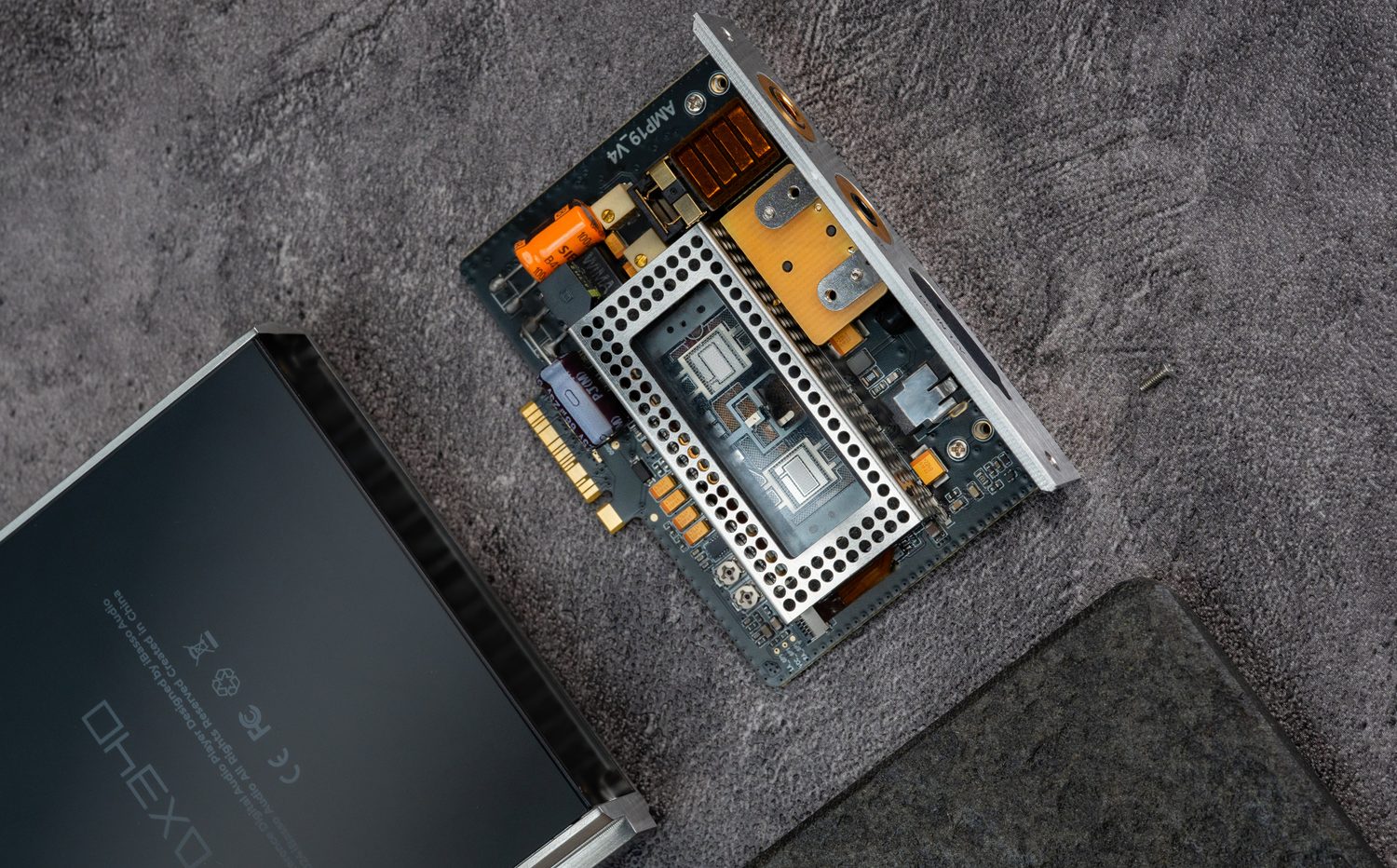

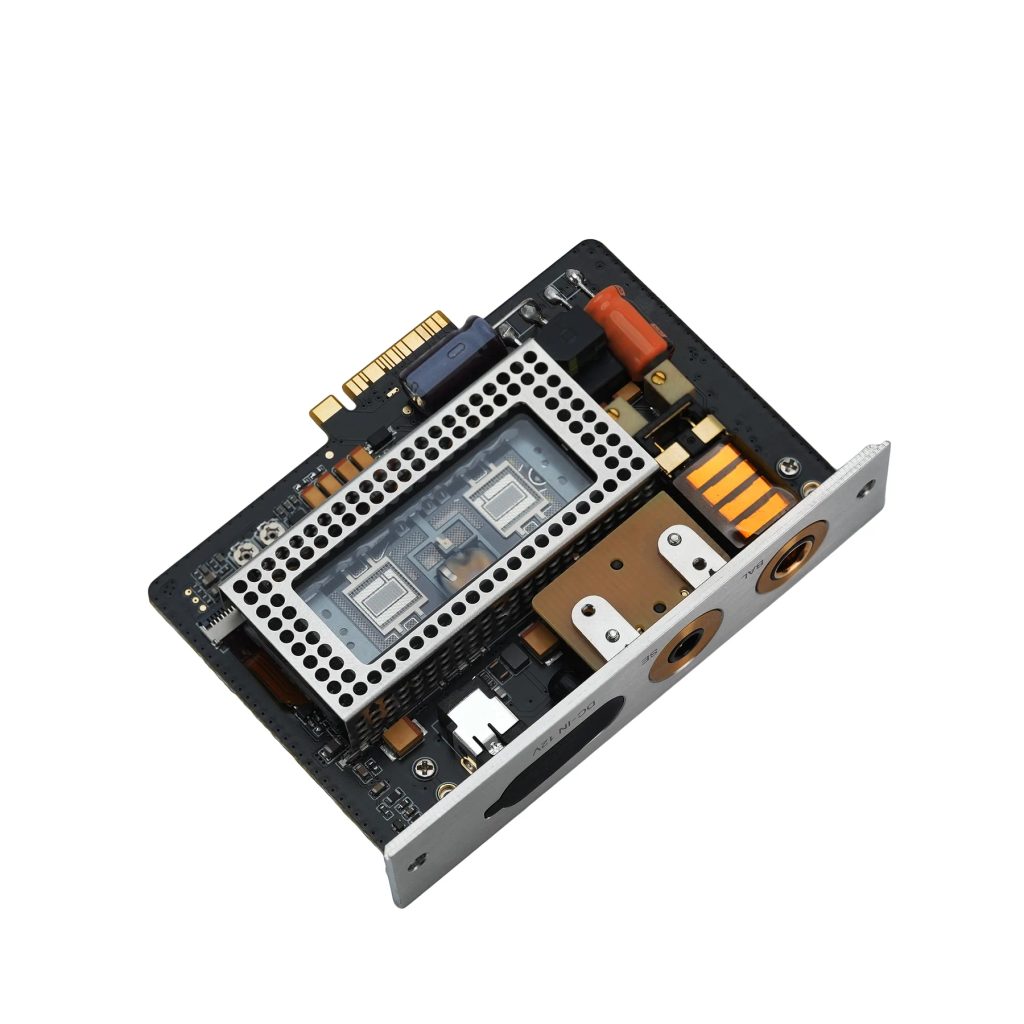

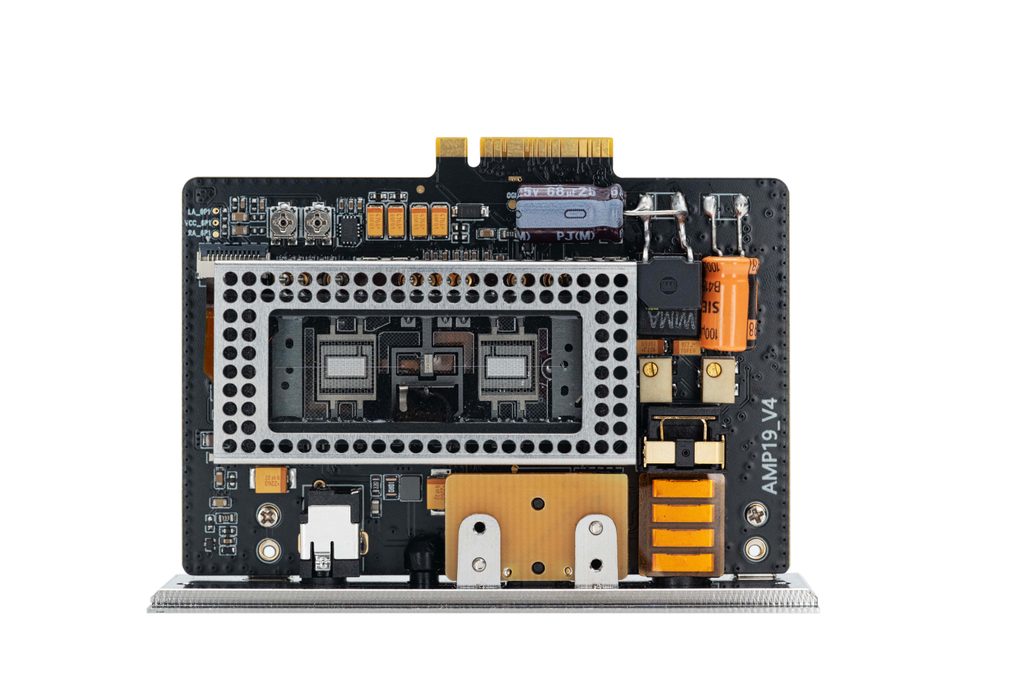

Elektronka Nutube 6P1 v odpruženém uložení PORON

Zesilovací modul AMP19 integruje přímožhavenou vakuovou triodu Nutube 6P1 6. generace, vyvinutou společnostmi Korg a Noritake. Tato technologie přenáší signaturu klasických elektronek do přenosného formátu: vyznačuje se přirozeným podáním harmonických složek, hladkou texturou středního pásma a organickým dozvukem.

Zásadním konstrukčním problémem elektronek v kapesních zařízeních bývá náchylnost k mechanickému ruchovému přenosu (mikrofonnímu efektu). V iBasso proto implementovali plovoucí zavěšení triody pomocí tlumicího materiálu PORON, který absorbuje mechanické rázy a nežádoucí vibrace z šasi přehrávače.


• Vakuová trioda Nutube 6P1 s provozní životností přesahující 30 000 hodin

• Extrémně nízká spotřeba energie dosahující pouhých 2 % konvenčních elektronek

• Antivibrační uložení PORON účinně eliminující mikrofonní efekt při pohybu

• Rozměry redukované na 30 % klasické elektronky pro zachování mobility


Dva zvukové profily: Elektronkový předzesilovač a diskrétní Super Class A

AMP19 nabízí v kompaktním provedení dva zcela odlišné režimy výstupního stupně, volitelné přímo v rozhraní přehrávače. V režimu Tube pracuje trioda Nutube jako předzesilovač obohacující signál o sudé harmonické, což přináší uvolněný, analogový charakter s jemnějším podáním vokálů a akustických nástrojů.

Režim Super Class A obchází elektronkový obvod a aktivuje plně diskrétní architekturu postavenou na 20 duálních tranzistorech schopných dodat špičkový proud až 2 A. Zajišťuje bleskovou přechodovou odezvu, vysokou hustotu zvuku a nekompromisní autoritu na basech.


• Režim Tube: Analogový charakter, muzikální textura a bohatá harmonická struktura

• Režim Super Class A: 20 duálních tranzistorů s proudovou rezervou až 2 A

• Rychlá přechodová odezva a vysoká dynamika pro náročné symfonické a metalové pasáže

• Dva zvukové charaktery v jednom modulu bez nutnosti fyzické výměny hardware

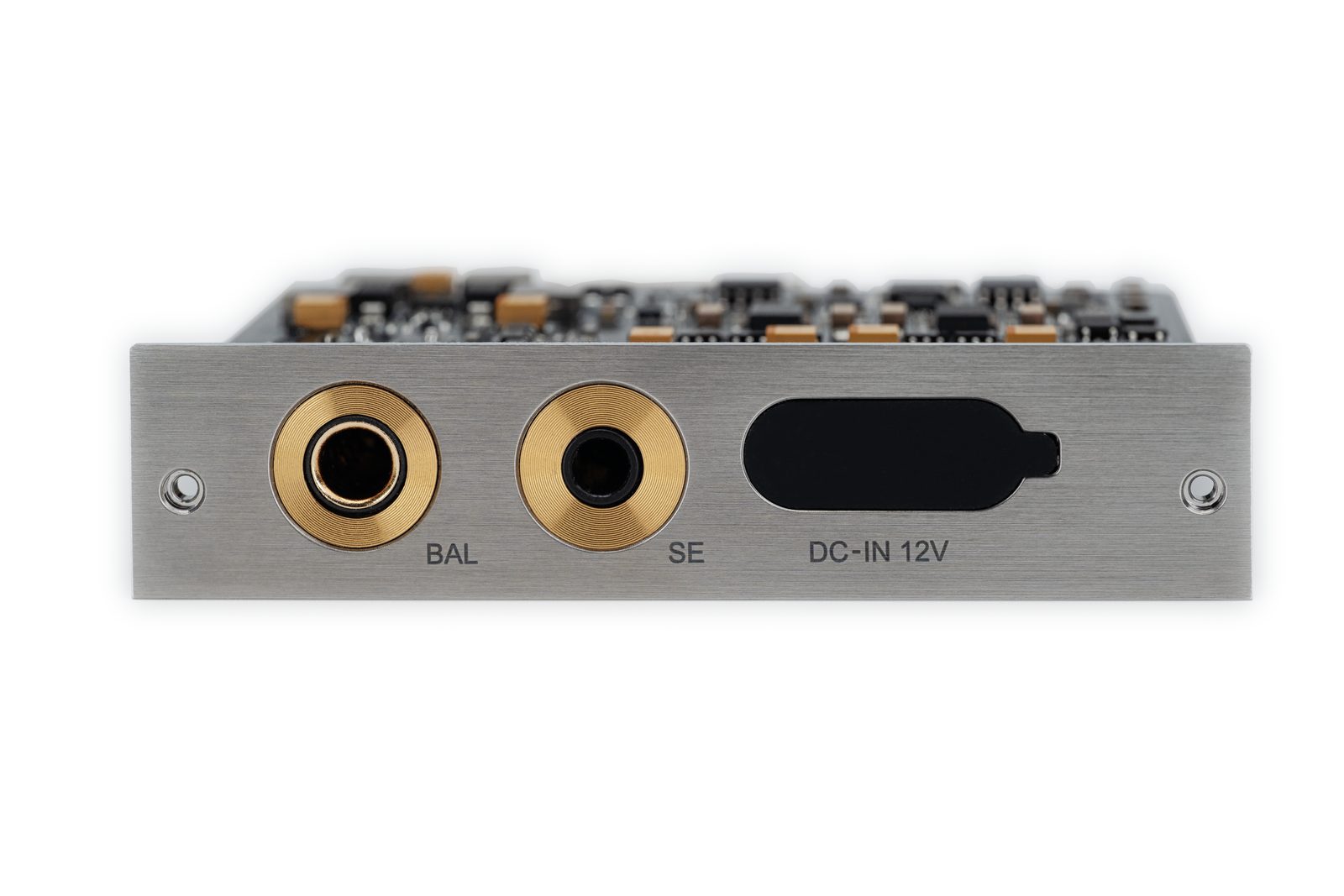

Externí 12V DC napájení a analogové řízení hlasitosti

Pro buzení magnetoplanárních sluchátek integruje AMP19 patentovaný obvod externího stejnosměrného napájení 12V DC-IN. Po připojení externího zdroje vzroste napájecí napětí zesilovače z bateriových ±6,5 V na ±12 V, čímž symetrický výstup dosahuje výkonu až 2150 mW + 2150 mW při zátěži 32 Ω.

V režimu Tube je regulace úrovně signálu svěřena hardwarovému analogovému obvodu JRC se 100 precizními kroky. Tento přístup eliminuje digitální bitové zaokrouhlování v převodníku, potlačuje šumové pozadí na nízkých hlasitostech a garantuje optimální souběh i s velmi citlivými in-ear monitory (IEM).


• Patentované napájení 12V DC-IN s nárůstem napěťového rozsahu na ±12 V

• Masivní výstupní výkon až 2,15 W + 2,15 W @ 32 Ω srovnatelný se stolními zesilovači

• Hardwarový atenuátor JRC (100 kroků) eliminující digitální útlum a šumové dno

• Individuální kalibrace každého kusu analyzátorem Audio Precision APx555



Technické parametry

Režim Super Class A

Symetrický výstup 4,4 mm:

• Výstupní úroveň: 8,3 Vrms (Super Gain) / 5,8 Vrms (High) / 3,8 Vrms (Mid) / 1,8 Vrms (Low)

• Výstupní výkon: 2150 mW + 2150 mW @ 32 Ω (12V DC-IN) / 1000 mW + 1000 mW @ 32 Ω (baterie)

• THD+N: -109 dB (A-váženo, zátěž 300 Ω)

• Odstup signál/šum (SNR): 121 dB

• Dynamický rozsah (DNR): 121 dB

• Přeslech kanálů: -114 dB

• Frekvenční rozsah: 10 Hz – 40 kHz (±1 dB)

• Výstupní impedance: 1,4 Ω


Klasický výstup 3,5 mm (Single-ended):

• Výstupní úroveň: 4,15 Vrms (Super Gain) / 2,92 Vrms (High) / 1,89 Vrms (Mid) / 0,89 Vrms (Low)

• Výstupní výkon: 500 mW + 500 mW @ 32 Ω (12V DC-IN) / 260 mW + 260 mW @ 32 Ω (baterie)

• THD+N: -105 dB (A-váženo, zátěž 300 Ω)

• Odstup signál/šum (SNR): 110 dB

• Dynamický rozsah (DNR): 110 dB

• Přeslech kanálů: -114 dB

• Frekvenční rozsah: 10 Hz – 40 kHz (±1 dB)

• Výstupní impedance: 0,7 Ω



Režim Tube (Nutube 6P1)

Symetrický výstup 4,4 mm:

• Výstupní úroveň: 7,7 Vrms (Super Gain) / 4,53 Vrms (High) / 2,92 Vrms (Mid) / 1,55 Vrms (Low)

• Výstupní výkon: 1850 mW + 1850 mW @ 32 Ω (12V DC-IN) / 590 mW + 590 mW @ 32 Ω (baterie)

• Frekvenční rozsah: 10 Hz – 40 kHz (±1 dB)

• Výstupní impedance: 1,4 Ω


Klasický výstup 3,5 mm (Single-ended):

• Výstupní úroveň: 3,7 Vrms (Super Gain) / 2,3 Vrms (High) / 1,49 Vrms (Mid) / 0,79 Vrms (Low)

• Výstupní výkon: 428 mW + 428 mW @ 32 Ω (12V DC-IN) / 165 mW + 165 mW @ 32 Ω (baterie)

• Frekvenční rozsah: 10 Hz – 40 kHz (±1 dB)

• Výstupní impedance: 0,7 Ω



Upozornění: Pro provoz modulu AMP19 v přehrávači iBasso DX340 je nutné aktualizovat firmware přístroje na verzi V1.08 nebo vyšší.
