Referenční přehrávač s diskrétní 1bitovou architekturou

Tato limitovaná edice, čítající pouhých 688 kusů pro celý svět, je navržena pro nejnáročnější posluchače, kteří vyžadují přesnost stolních audio systémů v mobilním formátu. Zvukový projev přístroje se vyznačuje mimořádným dynamickým rozsahem, pevnou texturou nejnižších kmitočtů a čistým, holografickým podáním prostoru, ze kterého vystupují i ty nejjemnější mikrodetaily nahrávky bez jakéhokoli tónového zabarvení.

Srdcem celého systému je kompletně přepracovaná diskrétní 1bitová architektura využívající 160 PWM-DAC měničů, což je osminásobek oproti běžným přenosným diskrétním převodníkům. Díky detailní optimalizaci obvodových cest dosahuje celkové harmonické zkreslení přístroje (THD+N) na symetrickém linkovém výstupu hodnoty až -122 dB.

• Diskrétní 1bitová architektura se 160 PWM-DACs zajišťuje extrémně lineární a přesný převod digitálního signálu na analogový.

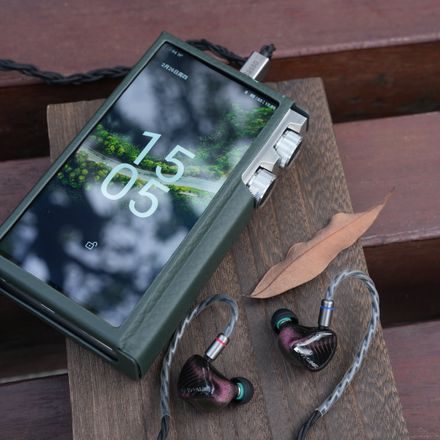

• Limitovaná edice 688 kusů v titanovém šasi
  Tělo z letecké slitiny titanu poskytuje vynikající mechanickou odolnost a účinné stínění vnitřních obvodů.

• Zkreslení THD+N na úrovni -122 dB
  Hodnota zkreslení srovnatelná s referenčními stolními převodníky nejvyšší cenové kategorie.

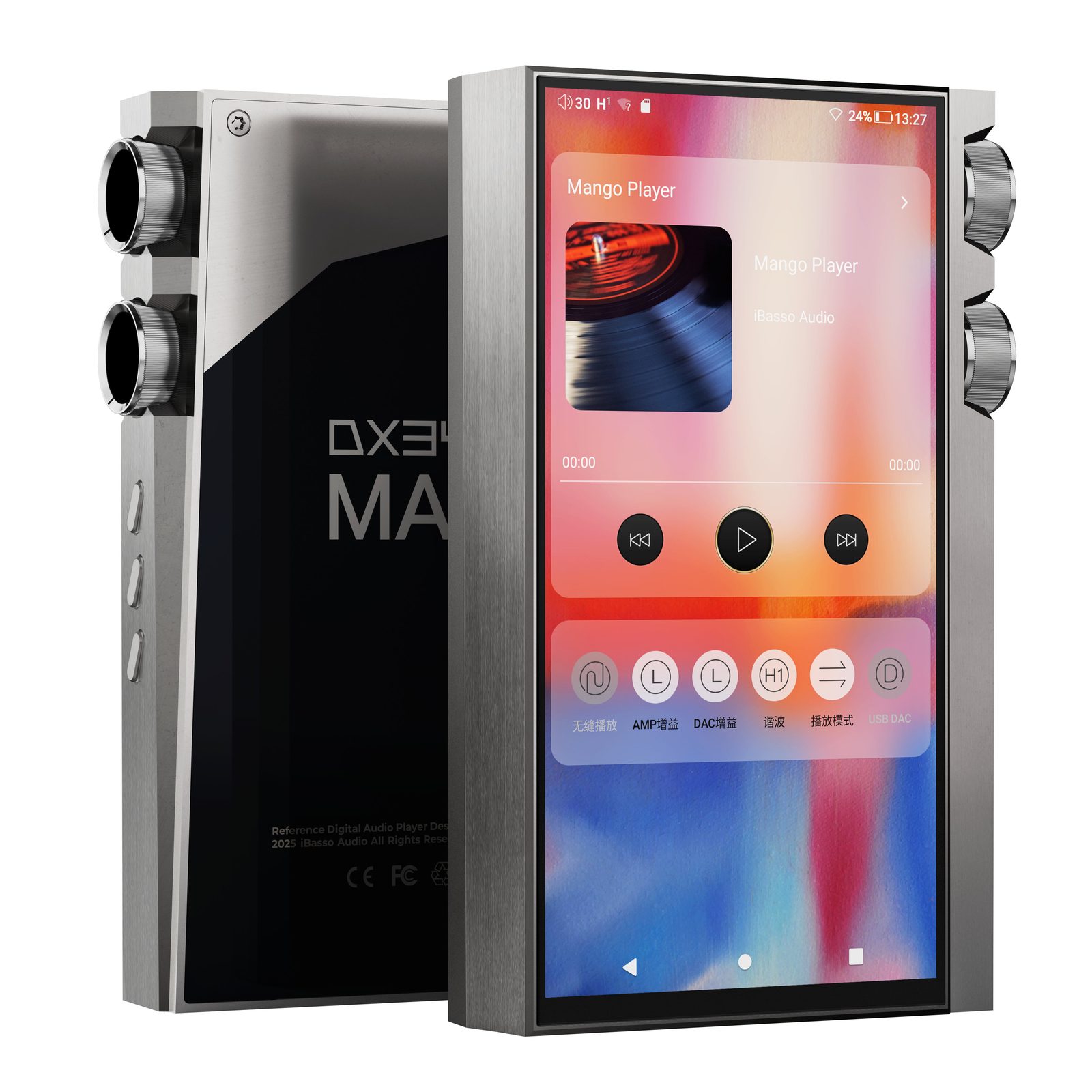

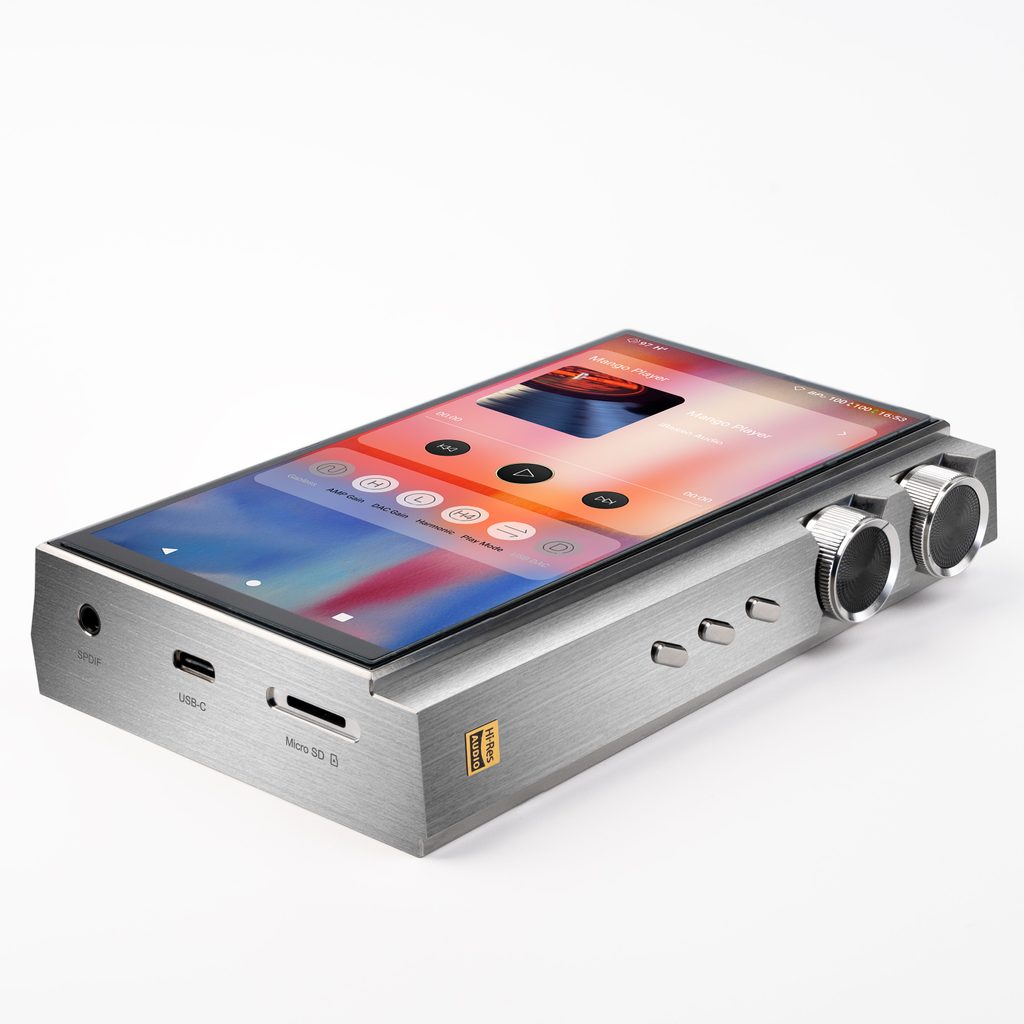

• Duální operační systém
  Možnost volby mezi otevřeným Androidem 13 s globálním bypass Non-SRC pro streamování a čistým, izolovaným systémem Mango OS na bázi Linuxu.

FPGA-Master 3.0 a dedikovaný audio DSP

Pro eliminaci systémového jitteru a šumu, který vzniká při zpracování dat hlavním procesorem (SoC), využívá iBasso DX340MAX tříčipovou strukturu. Hlavním audio řadičem je procesor FPGA-Master 3.0 s vlastním algoritmem iBasso, který disponuje 7,5násobným počtem logických jednotek LUT oproti předchozí verzi. Ten pracuje v plné synchronizaci s dvojicí femtosekundových oscilátorů Accusilicon (fázový šum -158 dBc/Hz@1kHz), čímž dosahuje picosekundové přesnosti řízení hodin pro PWM-DAC měniče.

Systém je doplněn o samostatný profesionální audio DSP čip s dynamickým rozsahem 192 dB a vnitřním zkreslením -174 dB THD+N, který přebírá veškeré dekódovací operace a hardwarově odlehčuje osmijádrovému procesoru Snapdragon 665.

• FPGA-Master 3.0 a femtosekundové hodiny
  Nezávislé řízení toku dat s extrémní přesností pro radikální snížení jitteru během dekódování signálu.

• Samostatný hardwarový audio DSP
  Samostatný DSP čip zamezuje znehodnocení zvuku softwarovým dekódováním v hlavním SoC.

• Algoritmy pro úpravu harmonických složek
  Možnost volby mezi sudými harmonickými (elektronkový charakter) a lichými (vyšší linearita a dynamika).

• Plná podpora vysokého rozlišení ve formátech PCM až do 32 bit / 768 kHz a DSD512.

Patentovaný režim externího zdroje DC 12V

DX340MAX využívá čtyři nízkoodporové lithium-polymerové akumulátory se dvěma zcela nezávislými systémy správy napájení (BMS). Digitální sekce je napájena dvojicí 3200mAh baterií, zatímco analogový sluchátkový zesilovač využívá samostatný vysokonapěťový pack zapojený v sérii (8,4 V), což minimalizuje elektromagnetické rušení mezi obvody.

Přehrávač je navíc vybaven patentovanou technologií externího napájení DC 12V. Při připojení síťového adaptéru dojde k automatickému odpojení baterií a napájecí napětí zesilovače vzroste na ±12 V. V tomto režimu "DC super-gain" dosahuje symetrický výstupní výkon hodnoty až 2250 mW + 2250 mW při zatížení 32 Ω.

• Čtyři akumulátory se dvěma BMS
  Striktní oddělení digitální a analogové energetické větve zabraňuje průniku šumu.

• Vysokonapěťový analogový pack 8,4 V zajišťuje stabilní napětí, nízký vnitřní odpor a rychlou přechodovou odezvu.

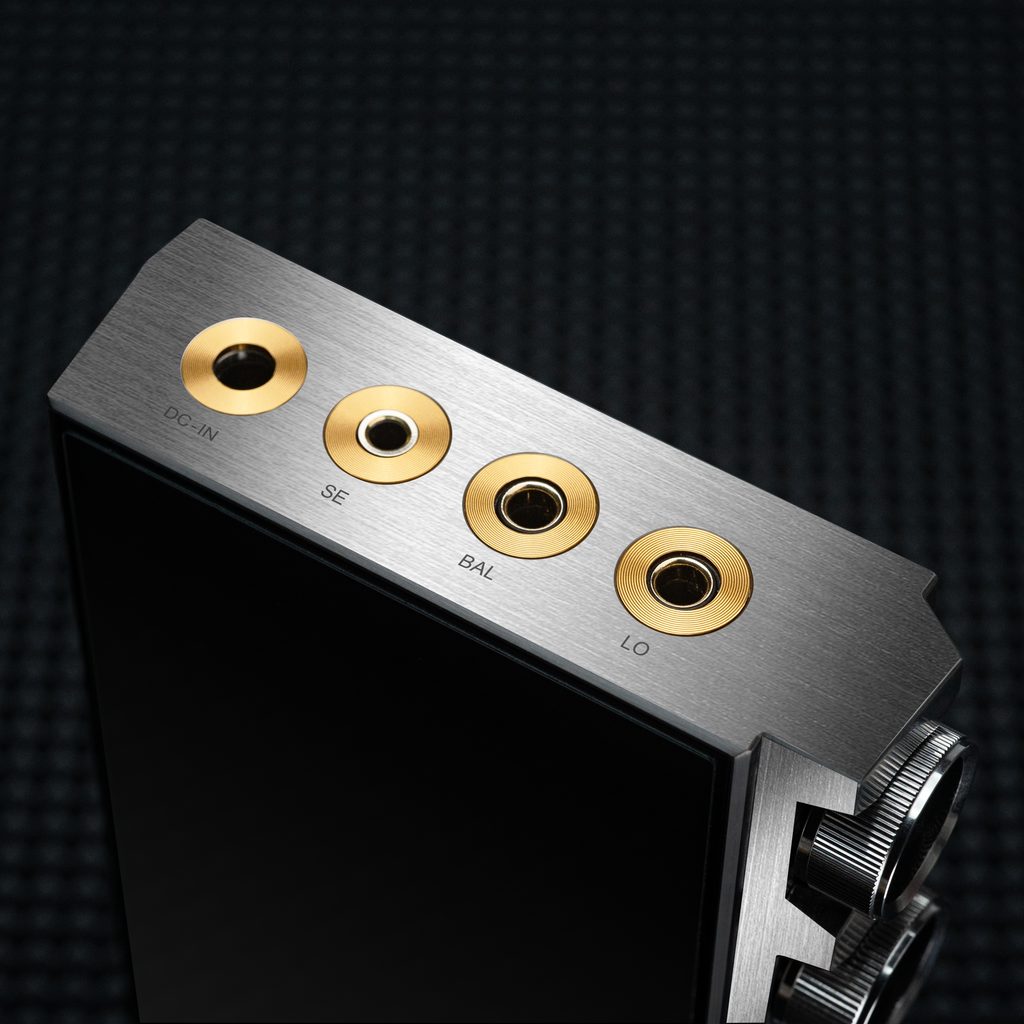

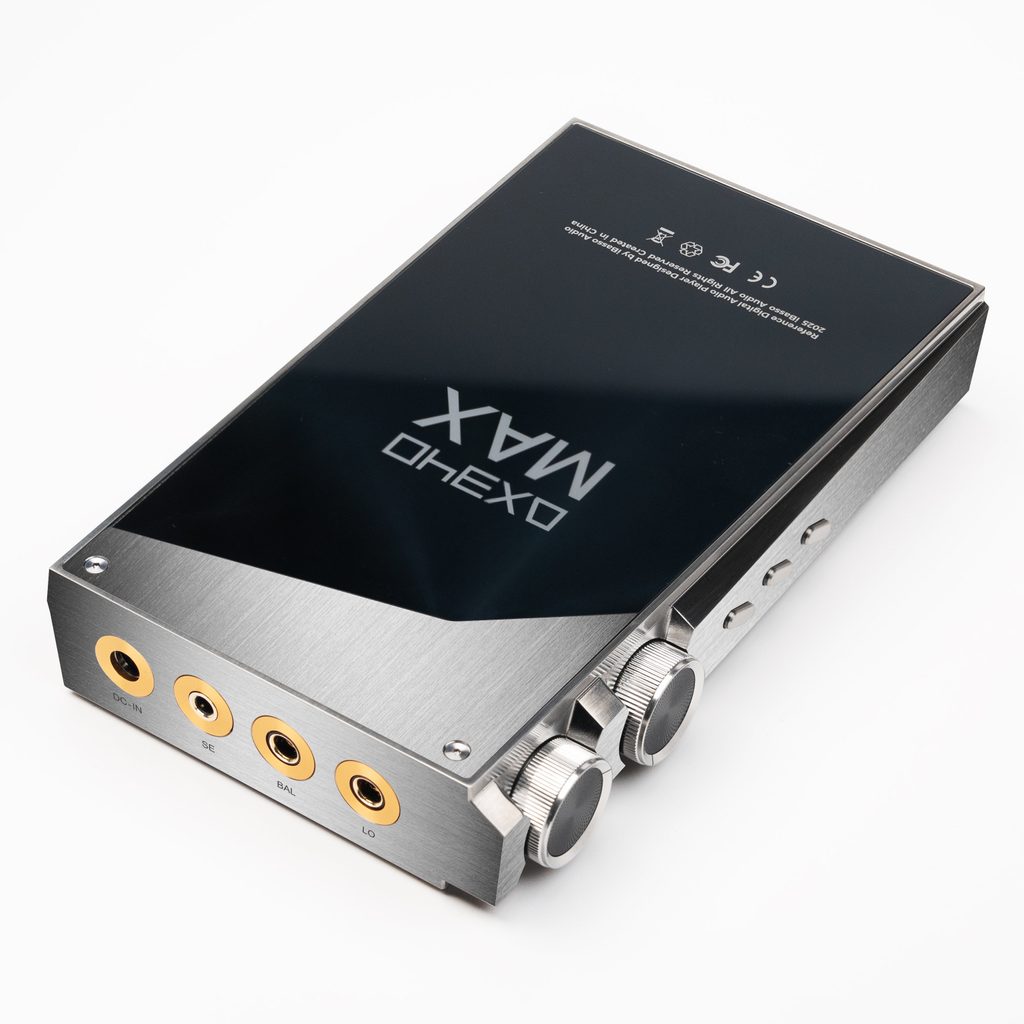

• Patentovaný vstup DC 12V (DC-IN)
  Přímé napájení zesilovače ze sítě s navýšením vnitřního napětí na ±12 V.

• Extrémní symetrický výkon až 2250 mW na kanál
  Výkon přes 2 W na kanál poskytuje dostatečnou rezervu pro plné vybuzení náročných High-End magnetoplanárních sluchátek.

Diferenciální zesilovací kaskáda s hybridním řízením hlasitosti

Zesilovací sekce prošla evolučním upgradem v podobě integrace dedikovaného diferenciálního vyrovnávacího stupně (bufferu). Ten sestává ze dvou operačních zesilovačů s hodnotou potlačení souhlasného signálu (CMRR) až 120 dB, což kompletně izoluje předřazené obvody od výkonového konce a eliminuje rušení z rozdílných uzemnění.

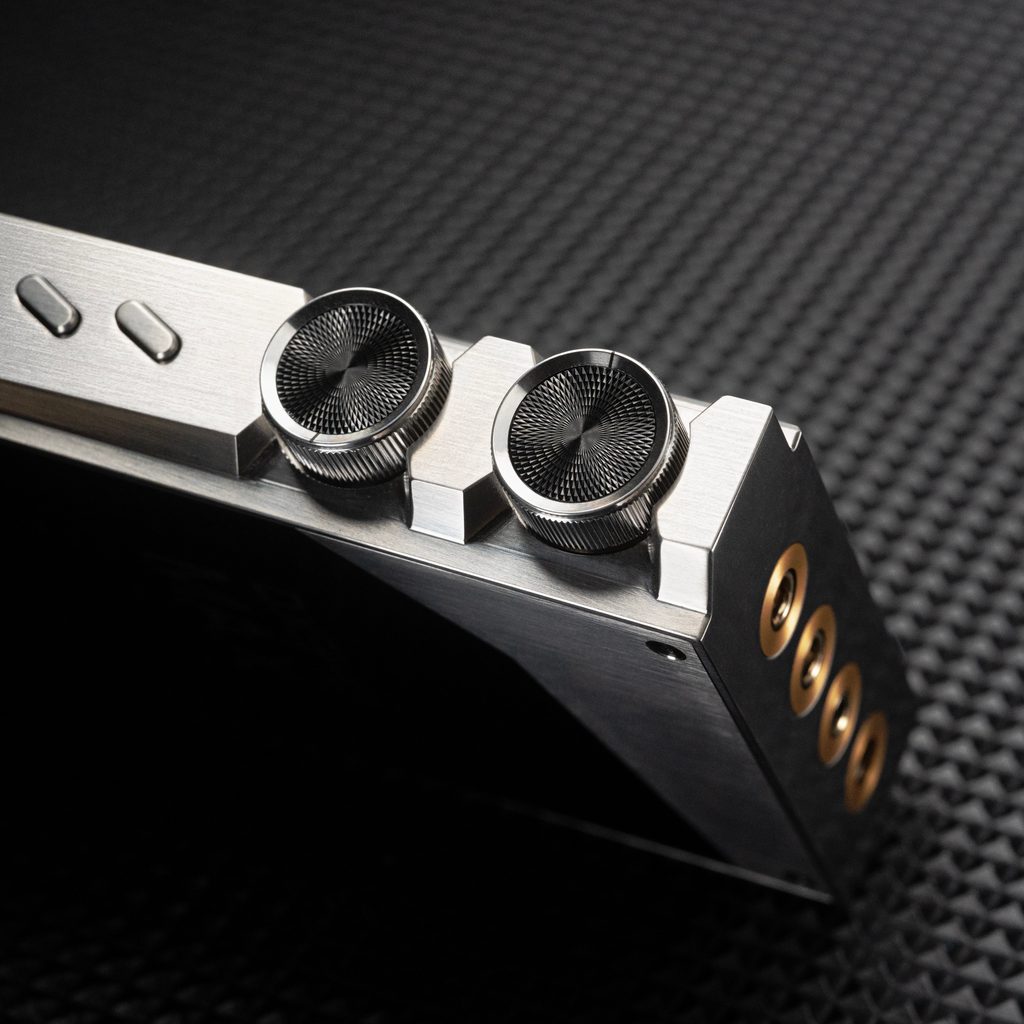

Samotný sluchátkový zesilovač s kaskádovou proudovou zpětnou vazbou využívá 80 diskrétních tranzistorů. Výsledkem je velmi nízká výstupní impedance (0,9 Ω na symetrickém a pouze 0,4 Ω na nesymetrickém výstupu). Regulace hlasitosti je vyřešena kombinací nezávislého digitálního útlumu a přesného mechanického 24polohového krokového atenuátoru, který je osazen 96 nikl-chromovými kovovými rezistory s garantovanou odchylkou souběhu kanálů pod ±0,1 dB.

• Diferenciální buffer s CMRR 120 dB
  Kompletní symetrický přenos signálu s potlačením parazitního šumu ze společného uzemnění.

• Zesilovač s 80 tranzistory bez hluboké negativní zpětné vazby
  Zajišťuje vysokou linearitu a minimalizuje ořezové zkreslení (clipping).

• Výstupní impedance 0,9 Ω / 0,4 Ω
  Zaručuje ideální tlumicí faktor pro citlivé in-ear monitory i velká sluchátka.

• Krokové analogové nastavení hlasitosti s přesností ±0,1 dB
  Zachovává plnou bitovou hloubku signálu na digitálním vstupu a efektivně tlumí šum na pozadí při nízkých hlasitostech.
